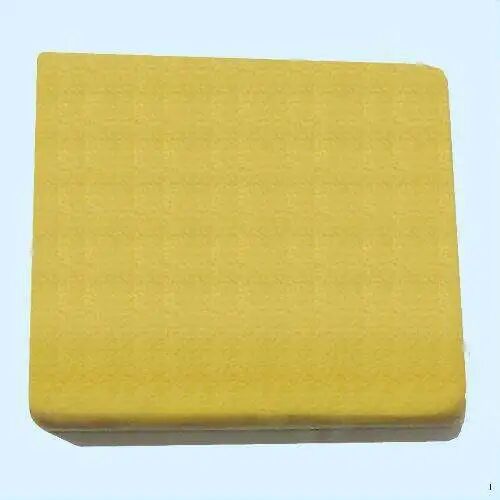

聚氨酯硬泡属于有机可燃材料（氧指数通常 20-24，遇火易燃烧，且燃烧时释放热量高、产生有毒烟气），其建筑保温系统的防火性能需通过原料阻燃化、系统结构优化、防护层强化、构造设计协同等多维度提升，以满足建筑防火规范（如 GB 50016《建筑设计防火规范》）的要求。具体措施如下：

通过调整硬泡配方，提升其自身的阻燃性（难燃、低烟、低毒），减少燃烧时的热量释放和烟气生成，是防火的基础。

使用阻燃型核心原料

阻燃多元醇：

采用含磷、溴、氯等阻燃元素的反应型多元醇（如磷酸酯改性聚醚、溴代聚醚），其分子链中引入阻燃基团，与异氰酸酯反应后，阻燃元素化学键合到硬泡分子中，不易迁移，长期阻燃效果稳定。例如，含磷多元醇可在燃烧时形成磷酸酯涂层，隔绝氧气和热量传递。

阻燃异氰酸酯：

选用含芳香环密度高的聚合 MDI（如高官能度 PAPI），其分子结构稳定，燃烧时碳化物形成能力强，可延缓燃烧速度；或复配少量阻燃异氰酸酯（如氯代 MDI），进一步提升体系阻燃性。

添加高效阻燃剂
按作用机制分为添加型和反应型，需根据场景选择（避免影响硬泡力学性能）：

添加型阻燃剂：如磷酸酯类（TCPP、TPP）、溴代阻燃剂（HBCD 替代品，如溴化环氧树脂）、无机阻燃剂（氢氧化铝、氢氧化镁）。其通过 “稀释氧气（如释放惰性气体）、冷却降温（如吸热分解）、覆盖阻燃（如形成熔融涂层）” 发挥作用，添加量通常为多元醇的 10%-30%（需平衡阻燃性与泡沫强度）。

反应型阻燃剂：如含磷 / 溴的环氧单体、异氰酸酯衍生物，可参与聚氨酯交联反应，永久留在分子链中，阻燃效果更持久，且不会因迁移导致性能衰减（适合长期户外保温系统）。

优化发泡剂与助剂

避免使用易燃发泡剂（如纯丙烷、丁烷），优先选用低燃性发泡剂（如环戊烷（闪点 - 42℃，但燃烧速度较慢）与阻燃剂复配）；同时减少体系中易燃小分子助剂（如低沸点催化剂）的用量，降低燃烧时的 “助燃” 风险。

通过在保温系统中增加不燃 / 难燃构造，阻断火焰垂直或水平蔓延路径，是控制火灾范围的关键。

设置防火隔离带
根据 GB 50016 要求，建筑外墙外保温系统需在每层楼板处、窗间墙、女儿墙根部设置防火隔离带：

材料要求：选用不燃材料（A 级），如岩棉（氧指数＞40）、玻璃棉（氧指数＞50）、无机保温砂浆（A 级），厚度≥300mm（高度），且与保温层等厚，确保完全阻断硬泡层。

构造要求：隔离带需与基层墙体可靠粘结（采用锚固件辅助固定，每米≥2 个），且与两侧硬泡保温层无缝衔接，避免形成缝隙（防止火焰从缝隙渗入）。

采用 “复合保温结构”
对防火等级要求高的建筑（如高层建筑、人员密集场所），采用 “硬泡 + 不燃材料” 复合结构：

内层用阻燃硬泡（B1 级）提供保温，外层包裹 30-50mm 厚不燃材料（如岩棉板、发泡陶瓷板），形成 “保温 + 防火” 双重防护；

或在硬泡与基层之间增设 10-20mm 厚无机防火砂浆过渡层，延缓火焰接触硬泡的时间。

聚氨酯硬泡的燃烧多因暴露在外的泡沫直接接触火焰引发，因此需通过不燃 / 难燃外保护层将其与火源隔离。

选择高防火等级的外保护层材料

无机防火抹面：采用水泥基防火砂浆（掺加石棉、玻璃纤维增强），厚度≥5mm，其耐高温（800℃以上不燃），能在火灾初期形成坚硬外壳，阻止火焰穿透并保护硬泡不被直接灼烧。

防火板材防护：在硬泡表面粘贴防火石膏板（A1 级）、纤维水泥板（A1 级）或玻镁板（A1 级），通过机械固定（锚固件）与硬泡结合，适用于墙面、屋面等平面保温系统。

金属薄板 + 防火涂层：对屋面或异形结构，可采用 0.5mm 厚铝箔 / 镀锌钢板覆盖硬泡，同时在板材内侧涂刷防火涂料（膨胀型，遇火膨胀形成炭化层），双重阻隔火焰。

确保保护层完整性
保护层需覆盖硬泡所有外露表面（包括边角、接缝处），并做好密封处理（如用防火密封胶填充接缝），避免因保护层破损导致硬泡暴露（火灾时成为 “引火点”）。

建筑保温系统的薄弱部位（如门窗洞口、管道穿楼板处、阴阳角）易成为火焰蔓延的突破口，需通过细节设计强化防火。

门窗洞口周边强化
门窗框与保温层之间的缝隙用防火密封胶（耐温≥1000℃）填充，且洞口周边 300mm 范围内的保温层需替换为不燃材料（如岩棉），防止火焰从门窗缝隙进入后引燃硬泡。

管道穿保温层处防火处理
空调管、水管等穿过硬泡保温层时，需在穿管周围设置防火套管（如镀锌钢管 + 防火棉填充），套管与硬泡之间的缝隙用防火密封胶封堵，避免管道热传导或明火（如管道焊接）引燃硬泡。

阴阳角与造型部位防护
阴阳角处的硬泡易因施工误差导致保护层过薄，需额外增加 1-2 层耐碱网格布 + 防火砂浆，增强抗裂性和防火性；对于欧式构件等复杂造型，优先采用预制防火复合硬泡（工厂预涂防火涂层），减少现场拼接缝隙。

现场施工是防火的薄弱环节（如喷涂发泡时原料泄漏、动火作业引燃泡沫），需通过严格管理降低风险。

施工过程防火管控

喷涂 / 浇注施工时，现场严禁明火（如焊接、吸烟），配备灭火器（ABC 干粉或二氧化碳型），且与动火作业区保持≥10m 距离；

原料储存区（异氰酸酯、多元醇）需远离火源，温度控制在 30℃以下，避免因高温导致原料挥发或自燃；

硬泡固化前（通常 24 小时）不得进行切割、打磨等产生火花的作业，固化后切割时需用水冷却降温，防止摩擦生热引燃泡沫。

系统验收与维护
竣工后需检测保温系统的防火构造（如防火隔离带厚度、保护层完整性），确保符合设计要求；后期使用中定期检查保护层是否破损、防火密封胶是否老化，及时修复（避免硬泡长期暴露）。

根据 GB 8624《建筑材料及制品燃烧性能分级》，聚氨酯硬泡保温材料需达到B1 级（难燃） 及以上（部分高风险建筑要求 A2 级（难燃且低烟低毒）），系统整体需通过 “燃烧性能等级”“产烟毒性”“燃烧滴落物” 等指标检测。实际应用中需选择通过认证的产品（如 CCCF 认证），避免使用不合格材料。

聚氨酯硬泡建筑保温系统的防火性能是 “原料自身阻燃 + 系统结构阻断 + 防护层隔离 + 细节管控” 的协同结果，单一措施难以满足要求。例如：阻燃配方使硬泡不易被点燃，防火隔离带阻止火焰蔓延，防火保护层延缓硬泡受火时间，细节设计消除隐患点 —— 通过多维度结合，可将系统火灾风险控制在规范允许范围内，兼顾保温性能与安全性。
