分子结构匹配：
高羟值聚醚（如300~500mgKOH/g）可提高交联密度，抑制泡孔过度生长，适合需要细腻泡孔的仿真石表面；
 低羟值聚酯（如100~200mgKOH/g）柔性链段多，孔壁韧性好，可减少泡孔破裂，适用于需要高抗冲击性的场景。

复配策略：
采用聚醚（提供刚性）与聚酯（提供韧性）复配（如7:3比例），平衡泡孔强度与均匀性，避免单一体系的缺陷（如聚醚易脆裂、聚酯发泡慢）。

指数范围控制：

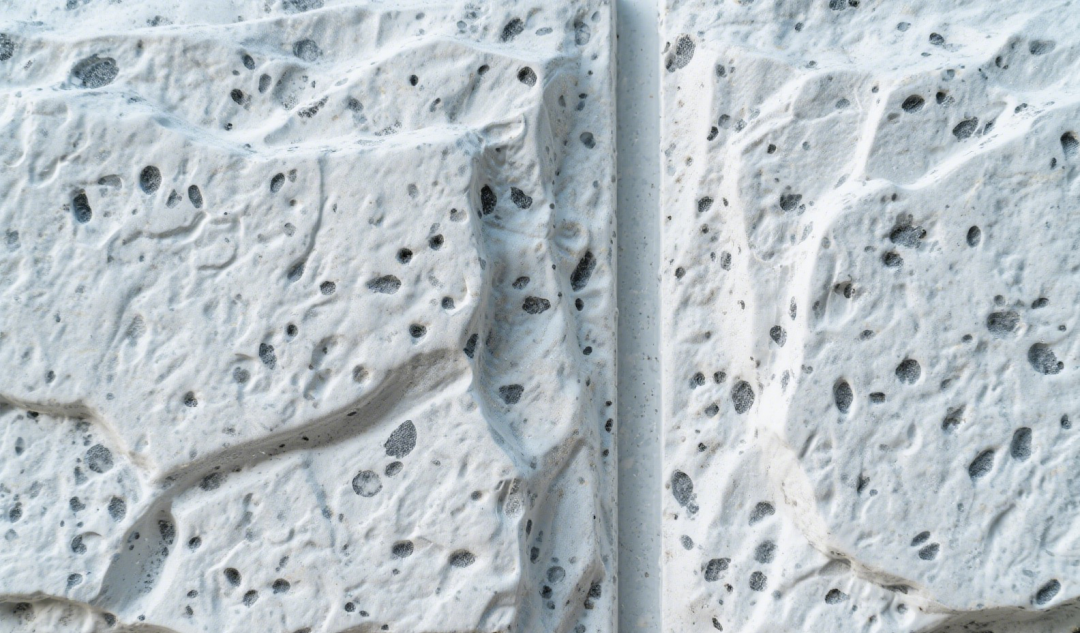

常规硬泡指数在1.05~1.15之间，仿真石若需仿岩石孔隙特征：

大孔结构：

指数降至0.95~1.0，降低交联密度，允许气泡膨胀更大，但需配合高粘度多元醇防止塌泡；

微孔结构：

指数提升至1.2~1.3，快速交联固化，锁定小泡孔，但需注意放热峰值过高导致烧芯。

双发泡剂协同：
物理发泡剂（如环戊烷，沸点32℃）与化学发泡剂（水）复配：
环戊烷占70%~80%，提供均匀成核点，形成细密泡孔；
水占20%~30%，后期反应产气，填补大孔间隙，模拟岩石天然孔隙分布。

温度响应型发泡剂：
采用沸点差异大的混合发泡剂（如戊烷+丁烷），低温段（模具＜30℃）丁烷先挥发成核，高温段（模具＞40℃）戊烷二次发泡，形成梯度孔结构，仿岩石层状孔隙。

搅拌速度优化：
低速搅拌（200~500rpm）适合大孔结构，减少气泡破碎；
高速搅拌（1000~1500rpm）强制分散，增加初始成核点，形成微孔，但需控制时间＜10秒，避免过度搅拌导致发泡剂提前逸出。

 温度敏感型工艺：
夏季气温高时，原料预冷至15~20℃，延长乳白时间（发泡延迟），避免发泡剂瞬间爆发导致泡孔合并；冬季升温至25~30℃，加快凝胶速度，防止气泡塌陷。
